Как самому сделать светодиодную подсветку на кухне?

Светодиодная подсветка для кухни от А до Я

• Преимущества светодиодного освещения
• Способы и места для интерьерного освещения на кухне
• Выбираем подходящую светодиодную ленту – классификация и сравнение
• Как выбрать блок питания
• Как подсветить светодиодами столешницу, обеденную зону
• Что нам потребуется для монтажа
• Производим монтаж

Правильное освещение – это одна из составляющих эффектного дизайна любого помещения. Особенно важно оно на кухне, где корректное распределение светового потока превращает приготовление пищи в приятный и комфортный процесс. Все, что для этого нужно – проект и расчет освещения. Одним из самых интересных вариантов в современных интерьерах, осуществить который можно своими руками, является подсветка светодиодной лентой.

Cветодиоды – это особые полупроводники, излучающие свет при прохождении электрической энергии. Светодиоды могут иметь различный химсостав, из-за чего отличается яркость генерируемого им света. Есть и еще один нюанс – монтаж светодиодной подсветки никогда не ведется напрямую, поскольку так лента может перегреться и сломаться. Обязательным условием подключения светодиодов является наличие стабилизатора.

Преимущества светодиодного освещения

Светодиодная подсветка – это ряд очевидных преимуществ:

• Стойкость к механическим внешним повреждениям;
• Долговечность – кухонная лента освещения способна проработать 14 и более лет даже при работе более 15 часов в сутки;
• Разнообразная цветовая гамма – подсветка на кухню под шкафы может быть выполнена в белом, красном и оранжевом, зеленом и синем, пурпурном и желтом цветах. Также можно выбрать светодиоды, работающие в инфракрасном и ультрафиолетовом спектре;
• Отличная яркость освещения, причем устройство не требует времени для разогрева;

• Доступность в цене (благодаря распространению и популяризации);
• Возможность использовать ленту с различным углом излучения;
• Безопасность;
• Экологичность;
• Нетребовательность к температуре помещения.

Способы и места для интерьерного освещения на кухне

Количество кристаллов напрямую влияет на количество цветов в ленте. В целом же, светодиодные ленты могут обеспечить 15 000 000 оттенков – если в них соединить кристаллы различной яркости.

Сделать светодиодную подсветку можно для следующих целей:

• Комбинированное освещение для зонирования, выделение шкафов, ниш;
• Подсвечивание картин или других декоративных элементов интерьера;
• Подсвечивание кухонного фартука, особенно эффектно смотрится подсветка, если фартук сделан из стекла;

• Освещение внутри ящиков и шкафов;

• Выделение витражных стекол или полок из прозрачного стекла;

• Установив подсветку внизу тумбочек, то есть под шкафы, можно создать эффект «парящей мебели»;

• Освещение нескольких уровней потолка;

• Освещение барной стойки LED-подсветкой создает атмосферу и стиль настоящего бара.

Монтаж светодиодов теплого спектра производится для классических интерьеров, а в высокотехнологичном стиле будет более уместным холодный свет.

Выбираем подходящую светодиодную ленту – классификация и сравнение

Чаще всего монтаж светодиодной подсветки выполняется из SMD-светодиодов. Они классифицируются по ряду признаков:

• Числу кристаллов – от 1 до 4;
• Типу свечения – полноцвет либо монохром;
• Размерам – в диапазоне 1,06х0,8 до 5,0х5,0 мм.

Перед тем, как купить светодиодную ленту, нужно определиться с тем, какой тип освещения вы хотите сделать. Здесь существуют следующие рекомендации:

1. Лента SMD 50х50 с трехкристальными светодиодами прекрасно подойдет для освещения рабочей и обеденной зоны и сможет обеспечить равномерный яркий свет.
2. Для декоративной подсветки подойдет однокристальная лента SMD 35х28.

Светодиодная лента (LED) представляет собой несколько небольших светодиодов, расположенных в пределах одной плоскости. Она также может иметь несколько разновидностей в зависимости от плотности расположения светодиодов:

• 30 шт./метр;
• 60 шт./метр;
• 120 шт./метр;
• 240 шт./метр.

От количества светодиодов зависит мощность потребления и уровень яркости генерируемого освещения.

Делятся ленты на группы и по степени влагозащиты:

• IP20 – не подходит для кухни, поскольку не выдерживает высокую влажность;
• IP65 – средний уровень влагозащиты, может использоваться в кухне;
• IP68 – полная влагоустойчивость – такой лентой можно подсвечивать даже бассейн.

Как выбрать блок питания

Блоки питания бывают разной мощности, а значит и размера. Нам нужно определить оптимальный вариант, чтобы мощности трансформатора хватало с запасом, но при этом, чтобы он не был слишком большим.

Рассчитать оптимальную мощность блока питания для пятиметровой ленты SMD 5050 мощностью 12 Вт можно по следующему принципу:

12 Вт умножаем на 5 м (длину ленты), итого выходит 60 Вт. Но так как нам необходим запас, учтем и коэффициент равный 1,25 – получается 1,25 × 60 = 75, следовательно, нам нужно купить трансформатор на 75 ВТ.

Как подсветить светодиодами столешницу, обеденную зону

Для рабочей зоны подойдет устройство со средней степенью влагозащиты – на нем имеется специальный защитный слой, предохраняющий от паров и загрязнений, воды и прочих жидкостей. Это значит, что при необходимости влажной уборки вы сможете протирать шкафы вместе с лампами.

Монтаж ленты к столу подразумевает крепление особого профиля из алюминия. Он необходим для сокрытия проводов и придания освещению эстетичности. Можно также сделать подсветку и из самоклеящихся лент. Кстати, путем установки дополнительных приспособлений можно создать подсветку, которая будет менять яркость и/или цвет.

Совет! Для рабочего стола оптимально подойдет теплый белый цвет LED-ленты, поскольку он не станет изменять природные цвета еды.

Из светодиодных лент в рабочей зоне можно сделать дополнительное освещение. Здесь также нужны конструкции с высокой защитой от влаги. Ленты здесь устанавливаются двухсторонним скотчем. Можно использовать несколько лент, что позволит создать выразительный декоративный эффект.

Что нам потребуется для монтажа

Самостоятельный монтаж светодиодной подсветки потребует использования следующих инструментов и комплектующих:

• Собственно комплект: катушка ленты (12Вт), электрокабель с сечением 0,74 мм кв.;
• Трансформатор — блок питания 12Вт и диммер с пультом управления (если он есть);
• Припой с канифолью;
• Паяльник;
• Ножницы;
• Двусторонний скотч;
• Изолирующая лента (или термоусадочная трубка со строительным феном);
• Уголок ПВХ и или алюминиевый профиль для крепления LED – при необходимости;
• Дрель – при необходимости;
• Электрические установочные скобы – при необходимости.

Производим монтаж

Итак, все инструменты и материалы готовы, можно приступать к монтажу диодной подсветки своими руками.

Монтаж производится в такой последовательности:

1. В катушке лента чаще всего длиной 5 м. Скорее всего, вам нужно меньше, поэтому отрезаем лишнее. Нужная длина отмеряется рулеткой и отрезается в строго определенном месте, после чего крайние контакты нужно аккуратно оголить от силиконового покрытия примерно на 1,5 см.

1. К контактам припаивают 2 кабеля (желательно) или соединяют их с помощью коннекторов (не рекомендуется).

1. Затем выполняют изоляцию (лентой либо трубкой). Чтобы изолировать провода термоусадочной трубкой, нужно отрезать небольшой кусок длиной 2 см, посадить в место спайки проводов и закрепить строительным феном. Что выбрать — ленту или трубку — решать вам, но лучше трубкой, так как она надежнее и выглядит лучше.

1. На уголке либо профиле прикрепляют скотч извне, а с противоположной части закрепляют ленту после снятия защитной пленки.

1. Вблизи подсветки обязательно монтируется трансформатор. Это место нужно продумать заранее. К нему со стороны с низким напряжением припаиваются очищенные провода отрезанной ленты. С противоположной стороны крепятся вилка с электрическим кабелем. Светодиодную ленту крепят на заранее очищенную и обезжиренную поверхность.

Совет! Чтобы приклеить ленту ровно лучше не прижимать ее сразу, а сначала просто аккуратно приклеить всю ленту, а потом при необходимости подровнять.

1. Соединение проводов обеспечивают по параллельной схеме и выводят к месту установки блока питания.

1. Непременно осуществляется монтаж пластикового короба для проводов, где провод крепится электроустановочными скобами.
2. А затем осуществляется подключение диммера, то есть выключателя и окончательная установка блока питания. Диммер и усилители потребуются в том случае, если вы планируете изменять яркость подсветки в период эксплуатации. Монтируются эти приспособления совместно с блоком питания.

Ну, вот и все, монтаж светодиодной ленты на кухне готов.

Предлагаем взглянуть на видео, станет еще понятнее:

Светодиодная подсветка на кухне своими руками

Светодиодные технологии идут семимильными шагами. Разве кто-то предполагал лет 10-20 назад, что малюсенький кристаллик полупроводника сможет освещать немалую площадь, потребляя при этом всего несколько ватт? Вот и я задумал поменять освещение в квартире на светодиодное.

Так выглядит новое освещение

Во многих местах у меня стояли галогенные светильники с лампами под патрон GU10. На замену им я купил светодиодные лампочки Gauss EB101006125 2,5 Вт по 154 руб./шт. Таким образом, прихожая, коридор, ванная, туалет и вытяжка на кухне были обеспечены светодиодами.

Оставались ещё мебельные светильники под патрон G4 с галогенками мощностью 20 Вт в козырьке над кухонным гарнитуром. Сколько я ни искал в магазинах и на рынке — ничего не нашёл. Решил делать светильники самостоятельно: подобрал подходящие детали в Интернете и сделал заказ.

Буквально через несколько дней он был у меня дома: светодиоды белого свечения двух типов 3HPD-1 (W=1 Вт, Φν=110-120 лм, 2Q1/2=120°, Т=3100 К) и 3HPD-3 (W=3 Вт, Φν=250-270 лм, 2Q1/2=120°, Т=3060 К). А к ним –термоклей, круглые монтажные панельки, драйверы для питания и алюминиевый лист толщиной 0,8 мм для радиаторов.

Радиаторные пластины

Первым делом я разобрал светильники (фото 1), измерил диаметр стекла (на его место должна была встать пластина с наклеенным на неё светодиодом) и занялся радиаторными пластинами. Расчертил алюминиевый лист и ножницами вырезал сначала квадраты, а потом и радиаторы. (фото 2). Напильником придал им окончательную форму (фото 3).

Фото 1. Разобрал мебельный светильник.Фото 2. Провёл диагонали квадратов и из центра балеринкой прочертил окружности. Фото 3. Радиаторы после обработки точно соответствуют стёклам в светильниках. Фото 4. Полностью доработанный светильник

Затем доработал светильники: в отражателях просверлил по три отверстия Ø6 мм для конвекции воздуха и ручной бормашиной с отрезным диском отрезал верхнюю площадку крепления патрона G4. В результате светильник был полностью подготовлен к установке радиатора (фото 4). Осталось дело за малым – наклеить светодиоды на монтажные панельки, а те — на радиаторы, пропаять всё и собрать светильники.

Панелька представляет собой многослойный диск Ø16 мм с центральной теплоотводящей площадкой и контактами для пайки выводов светодиода и подводящих проводов. Нанёс на площадку тонким слоем клей, потом поставил светодиод (фото 5). Через 15-20 минут, когда клей схватился, приклеил монтажную пластину на радиатор (фото 6).

Фото 5. Приклеивая светодиод, главное — не перепутать его выводы с обозначениями на панельке. Фото 6. Наклеил панельки на радиатор. Фото 7. ШИМ-драйвер для питания. Фото 8. Самая кропотливая работа — пропаять светодиоды

Драйвер

Пока клей высыхал (а это 24 часа), решил заняться электрической частью. Для светодиодов очень важен ток, протекающий через них. Поэтому для их питания используют источники тока, называемые ШИМ-драйверами. Для питания 5 светодиодов мощностью 3 Вт, соединённых последовательно, я использовал устройство на 700 мА (фото 7) со следующими характеристиками:

• входное напряжение — AC 180-264 В;
• КПД — 86%;
• коэффициент мощности — 0,85-0,9;
• выходное напряжение — 18-21 V;
• выходной ток — 700 мА;
• пиковый ток — 740 мА (500 nS);
• рабочая температура – от -20°С до +45°C.

С данным драйвером при падении напряжения на светодиоде 2,9-3,7 V каждый из них должен выдавать световой поток не меньше 240-250 лм, что в 1,8-2,0 раза превышает поток у 20-Вт галогенной лампочки.
Со шлейфом подключения светодиодов всё просто – я использовал сдвоенный провод для подключения аудиоколонок сечением 0,75 мм и обычные винтовые клеммники.

Монтаж светодиодов и проводов

Дальше предстояла трудная и кропотливая работа – подпаять маленькие светодиоды к площадкам монтажной пластины и провода подключения. Выручили лампа с увеличительным стеклом и флюс — канифоль, разведённая в спирте (фото . В результате аккуратно припаял все пять излучающих элементов (фото 9-10). В качестве подводящих проводов использовал кабель для колонок сечением 0,5 мм.
Теперь оставалось собрать светильники, вставить их в гнёзда в козырьке кухни, подключить драйвер и провести проверку работоспособности (фото 11). Проверка показала, что светодиоды превосходят галогенки по освещённости, существенно экономя электроэнергию (вместо 100 Вт — всего 15!). Но одного я не учёл – светодиодный светильник выступал на 8-10 мм и не позволял открываться дверцам подвесных полок!

Фото 9. После пайки светодиодов подпаял провода питания.Фото 10. Все 5 светодиодов подпаяны. Фото 11. Готовый светильник установил на козырёк. Фото 12. Светильники пришлось снова разобрать

Окончательная сборка подсветки

Пришлось всё переделывать. Разобрал светильники и подготовил их для того, чтобы можно было утопить в них радиаторы. Для этого согнул пластины-ограничители и молотком простучал отражатель (фото 12). Затем на пластине радиатора сделал надрезы на глубину 8 мм, причём рассчитал всё так, чтобы лепестков получилось нечётное количество (фото 13). Потом «утконосами» выломал через один лепестки и оставшиеся согнул по форме светоотражателя в светильнике (фото 14).

После сборки светильника оказалось, что радиатор выпадает из него, поэтому пришлось поставить «родное» матовое стекло (фото 15). Чем это плохо? Во-первых, уменьшилась площадь радиатора, и, следовательно, нарушилось охлаждение светодиода. Во-вторых, одна поверхность радиатора, которая находится под стеклом, плохо охлаждается. Всё это может привести к тому, что светодиод будет перегреваться и быстро деградировать. А вообще, потери светового потока из-за установки стекла составили 12-15% — это не самое страшное.

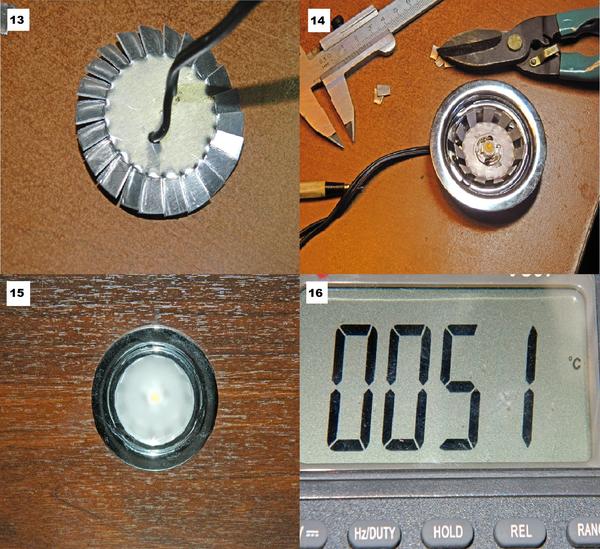

Фото 13. Радиаторы тоже пришлось переделать. Фото 14. Утопил радиатор в корпус светильника.Фото 15. Светодиоды закрыты стеклом и светильники установлены на место.Фото 16. Температура стабилизируется на отметке 51 градус.

Всё работает!

Замеры на тыльной поверхности радиатора показали, что в первые 10 минут температура возрастает до 45°-48°С (замеры проводились мультиметром VC97). Затем в течение часа она медленно повышается до 55°-58°С, потом снижается до 51°С и стабилизируется (фото 16).

Максимальная температура перехода у светодиодов данного типа не должна превышать 120-130°С, в связи с чем радиатор может нагреваться до 60-65°С (справочные данные). Световой поток упал до 200-210 лм, но света от пяти светильников хватает с лихвой!

Установка светодиодной подсветки на кухне

[ads-quote-center cite=’Лев Николаевич Толстой’]„Надо быть, как лампа, закрытым от внешних влияний ветра, насекомых, и при этом чистым, прозрачным и жарко горящим.“[/ads-quote-center]

Правильное планирование и установка световых приборов – залог домашнего комфорта и уюта, а современные технологии – наши помощники. Установка подсветки на кухне не только украсит ваш гарнитур, но и послужит прекрасным дополнительным освещением рабочей зоны и столешницы. Среднестатистический человек, который готовит еду, в среднем на кухне проводит 15 лет своей жизни. Мы расскажем, как правильно монтируется светодиодная лента на кухне.

Преимущества светодиодного освещения

Коэффициент используемой человеком светодиодной продукции уже существенно превышает показатели использования ламп накаливания. Связано это в первую очередь с низким энергопотреблением и надёжностью светодиодов. Средний срок службы светодиода достигает 25 000 часов непрерывной работы. Отметим дополнительные преимущества:

• разные цветовые решения – белый, синий, красный, зелёный, оранжевый, розовый и другие;
• безопасность – светодиоды работают от сети постоянного напряжения 12 В;
• долговечность;
• высокая яркость;
• экологически чистые товары;
• легко монтируется и подключается к бесконтактным выключателям.

Применение на кухне

Светодиодная подсветка для кухни – удобное и стильное решение. Уникальность ее заключается в удобстве монтажа и низком энергопотреблении. Она не только имеет большую равномерную яркость светового потока, но и прекрасно справляется с освещением небольших участков и в целом составляет немалую долю общего освещения кухни.

Например, установив подсветку в шкафчиках с прозрачными дверцами, мы получим подсветку ящика и прекрасное ночное освещение. Светодиодная полоса также монтируется у основания мебели – это добавляет шикарный вид комнате в вечернее время. Так может быть оформлена барная стойка или подсветка потолка, столешницы и рабочей зоны. Вариантов много – выбор за вами.

Светодиодная подсветка рабочей зоны кухни своими руками:

Нюансы

Освещение должно быть комфортным и не слепить глаза. Если монтаж осуществляется на уровне глаз, применяют специальные уголки с рассеивателем. Они монтируются на крепежи, светодиодная полоса имеет липкую основу и вкладывается вовнутрь уголка, который закрывается рассеивателем. За счет него свет становится равномерным. Благодаря уголку светодиодная полоска защищена от внешних факторов (вода, пыль).

Все светодиодные ленты низкого напряжения работают от блока питания. Придумайте место, где он будет размещён. Вблизи обязательно должен находиться источник питания — сеть переменного тока 220 В, куда будет подключен блок.

Такое освещение можно дополнить умным выключателем – датчиком движения. Его подключение придаст удобства в повседневной эксплуатации. Вам не придется нажимать клавишу, чтобы включить или выключить свет. Монтируется он в удобном месте, как правило, в верхнем шкафу или в стене около мойки. Выключатель также имеет небольшой блок управления, который располагается рядом с блоком питания.

На что обратить внимание

Установка светодиодной ленты на кухне в первую очередь должна решать проблему освещения рабочей зоны. Под рабочей зоной можно подразумевать часть кухни, отделённую от обеденной зоны, однако нас интересует не все. Особое внимание стоит обратить на:

• зону хранения продуктов;
• мойку;
• печку;
• место, где вы нарезаете или разделываете продукты (рабочая столешница).

В первую очередь нужно освещать те места, где вы больше всего находитесь, так как там ваше внимание наиболее сконцентрировано, а нагрузка на зрение – максимальна. Правильное освещение придаст удобство и комфорт.

Варианты и места установки

Чтобы правильно установить, необходимо разобраться в схеме подключения электрической цепи. С обратной стороны светодиодная полоса имеет липкую часть – это позволяет крепить ее без особых трудов на вертикальные, отвесные поверхности.

Крепить её можно где угодно, для этого используют уголки с рассеивателями, о которых мы говорили раньше, плинтуса, ниши панелей, гарнитур. Участки, где нет возможности сделать плавный перегиб – паяют или соединяют коннекторами.

Видео урок — “Как Паять светодиодную ленту”

Приведем пример крепления светодиодов в плинтусе, он может быть установлен не только под потолком, но на полу и рабочей фальшь-панели.

Самый простой вариант крепления светодиодной ленты — закрепить её на двухсторонний скотч по периметру кухни, на нижнюю часть подвесных шкафов. В таком случае лучше выбирать продукцию увеличенной мощности, она и будет являться отличным вспомогательным освещением для вашей кухни.

Светодиодная подсветка служит не только источником света, благодаря ей можно создавать настроение, в этом вам поможет масса цветовых решений. Кроме основного, освещение бывает комбинированное – разделяет комнату на разные зоны и служит для:

• Подсвечивания кухонного фартука;
• Подсвечивания декоративных элементов интерьера;
• Выделения ниш и шкафов.

Советы по выбору оборудования

[ads-quote-center cite=’Мадлен Вионне’]“Мы не настолько богаты, чтобы покупать дешевые вещи.”[/ads-quote-center]

При выборе оборудования вам необходимо знать важные моменты, это обезопасит вас от неразумных трат:

• При выборе белого цвета обратите внимание на температуру свечения. Лучше выбрать от 3000 К (теплый оттенок) до 6000 К (нейтральный оттенок). В этом диапазоне цвет благоприятно сочетается с органами зрения и не искажает цветопередачу. Выбирайте среднее значение – 4500 (оттенок дневного света).
• Мощность – чем больше, тем лучше. Ленты низкой мощности используют для декоративной подсветки. Берите значение светового потока 1000 Лм/м, как раз отлично подойдет для основного подсвечивания. Для декора можно слабее.
• Используйте рассеиватели (мы о них говорили раньше). Они выполняют две функции: алюминиевый корпус хорошо отводит тепло от ленты, это благоприятно скажется на сроке ее эксплуатации; равномерно рассеивают поток света. Рассеиватели выполнены не только уголками, также есть прямые планки.
• Блок питания стоит подбирать в зависимости от нагрузки в цепи. Берите с запасом, не экономьте на нем. Слабые источники питания греются и быстро выходят из строя. 5 метров светящейся катушки создают нагрузку от 1 до 7 ампер. Измеряется она последовательным включением амперметра в цепь, либо по формуле I = P/U, этот параметр проверяйте при покупке. Запас делается 20% от потребляемой мощности. Например, на 10 м ленты, скорее всего, вам понадобится источник питания 12 А.

Как правильно подключить светодиодную ленту

Чтобы не возникали казусные ситуации, соблюдайте элементарные правила безопасности при установке. Не замыкайте контакты разных проводов. Не включайте напрямую в розетку. Соблюдайте полярность и не перегибайте ленту острым углом, в ее основе лежит печатная плата. Итак, приступим к монтажу:

• Все работы необходимо проводить при полностью отключенном питании.
• Составляйте план своей работы, чтобы не отвлекаться на ненужные мелочи.
• Необходимо извлечь катушку из упаковки, аккуратно ее размотать и убедиться, что на ней нет никаких механических повреждений и грязи.
• Убедитесь, что мощность блока питания соответствует потребляемой мощности (проверяйте при покупке). Ток в участке сети рассчитывается: I = P/U, где Р – это мощность, а U – напряжение. Исходя из закона Ома, следует: светодиодная лента SMD 5050 имеет 60 светодиодов в одном метре, потребляемая мощность метра, согласно таблице, 14,4 Вт, отсюда 5 метров потребляют 5*14,4 =72 Вт, а ток I= 72/12= 6 А. Следовательно нам нужен блок питания, способный выдержать нагрузку 100 ватт при силе тока в 6 А.
• Перед монтажом подсоедините ленту и убедитесь, что все светодиоды горят равномерно.
• Светодиодную ленту режут только по местам подсоединения контактов (риска посередине медных пластин).

Обратите внимание! Нельзя подключать ленту к ленте! Правильный монтаж осуществляется так: 5 метров – это расчетная длина, поэтому каждую ленту надо подключать к блоку питания отдельным проводом и ни в коем случае не последовательно. Это выведет из строя первый участок.

К такому блоку питания можно сразу подсоединить две ленты без дополнительных соединений. Произведите крепление ленты липкой стороной к чистой поверхности.

Видео урок — “Как Паять светодиодную ленту”

Как сделать подсветку для кухни под шкафчики своими руками: полезные советы

Все о подсветке рабочей зоны на кухне:

• Светильники
• Выключатели

Подсветка для кухни под шкафы — оптимальный вариант, ее можно использовать в практических целях и для декорирования пространства. Лампы под настенным гарнитуром в разы увеличивают функциональность рабочей столешницы. Ведь после их установки на ней не будет тени, и готовить еду станет удобнее.

Цокольная лента над полом или разноцветные огоньки под навесной частью создают эффект парящей мебели или работают как ночник. Сделать осветительную систему можно несколькими способами, используя разные приборы. Рассказываем подробности.

Разновидности освещения и оборудования

Столешницу подсвечивают с разных ракурсов. Стандартно — с нижней части шкафчиков или над фартуком. Конструкции прикрепляют сверху или встраивают внутрь. Второй вариант подходит для прозрачных кухонных фартуков. В этом случае подсветка рабочей зоны на кухне играет роль декоративной.

Виды приборов

Можно использовать несколько устройств.

• Накладные светильники. Могут быть точечными или линейными (объединенными одним рейлингом), накладными или врезными. Преимущество — можно регулировать яркость и направление светопотока. Минус — не всегда выглядят эстетично, их сложно монтировать, а также они могут быть с проводом. Самый практичный вариант — цоколь Gx53 для плоских светильников. У него небольшая высота, и изнутри у него легко извлекать лампу.
• Светодиодная подсветка для кухни и рабочей зоны. Она может быть декоративной, с меняющимся цветом, или обычной, с белым светом. Модули легко монтировать, их каркас почти незаметен на фоне кухонного гарнитура. Также светодиоды экономично расходуют электроэнергию и долго служат.
• Люминесцентные светильники представляют собой пластиковую трубку. Могут быть большими или компактными, но конструкция всегда заметна на фасаде. Ее прикручивают к мебели или приклеивают на двусторонний скотч. Преимущества: ровный свет, бюджетность, а еще они не нагреваются.

Виды выключателей

Типы выключателей для создания подсветки под шкафами следующие.

• Накладной. Его выводят на стену или фартук.
• Врезной. Монтируется в мебель.
• Сенсорный. Срабатывает от прикосновения.
• Датчик. Реагирует на движение вблизи.
• Диммер. С регулятором интенсивности освещения.
• С пультом.
• На самой лампе.

Наиболее современная, красивая и в то же время экономичная система освещения — диодные модули.

Как выбрать светодиодную ленту для подсветки кухни и оборудование к ней

Для подсвечивания рабочих столешниц и раковины подходит белый, приближенный к дневному, или теплый свет. Холодный спектр уместен в современных минималистичных и хай-тек интерьерах.

Выбор ленты

Ее выбирают по нескольким критериям.

• Количество светодиодов. Их может быть 30, 60, 120, 240 на один метр. Чем больше диодов, тем выше уровень энергопотребления и мощность.
• Уровень влагоустойчивости. IP20 — низкий уровень. IP65 — средний, подойдет для кухонной зоны. Для лучшей защиты конструкция залита сверху силиконом. IP68 и выше — выдерживает большой напор воды, защищены обе стороны.
• Размер светодиодов и количество кристаллов в них. Для освещения стола, на котором готовят пищу, подойдут трехкристальные детали 5*5 мм (SMD 50*50). Для декоративного освещения достаточно однокристального элемента 3,5*2,8 мм. (SMD 35*28).
• Безопасное напряжение — выбирайте 12 В. Преимущество ленты — большой ассортимент такой продукции. Легко найти выгоревшую часть или вышедший из строя блок питания.

Светодиодная лента

Также важно обратить внимание на основание модуля. Слишком гибкая поверхность, скорее всего, менее качественная и уменьшит срок эксплуатации изделия. А также отразится на свечении крайних светодиодов. Перед покупкой внимательно осмотрите качество установки деталей.

Выбор оборудования

Помимо основного оборудования, понадобится блок питания, контроллер (если монтируете RGB), коннекторы для соединения отрезков или приборы для пайки.

• Блок также должен быть влагозащищенным. Корпус может быть пластиковым, алюминиевым, перфорированным. Первые два — более герметичны и защищены от внешних воздействий.
• К одному оборудованию можно присоединить максимум пять метров ленты. Иначе свет получится неравномерным, и срок службы изделия сократится.

Чтобы рассчитать мощность блока, умножьте напряжение на длину модуля, а затем на коэффициент запаса: 1,3 или 1,5. Первое значение используют, если прибор будет включаться периодически. Второе — если планируется длительное и постоянное подсвечивание. Полученное число — необходимая мощность с небольшим запасом. Контроллер подбирают по этому же значению.

Выключатель может быть обычным кнопочным, сенсорным, инфракрасным или диммерным.

Как сделать подсветку на кухне под шкафчиками своими руками

Качество и долговечность свечения зависит от того, насколько правильно была подключена вся система.

Установка светодиодов

Их можно устанавливать только на алюминиевый профиль. Важно соблюсти условие, чтобы конструкция не нагревалась и не теряла яркость. Модуль, который мог бы проработать пять или десять лет, без подложки из профиля перегорит через год. В особенности это относится к устройствам, загерметизированным силиконом.

В некоторых случаях используют специальный рассеивающий короб. Исключение — SMD 3528 60 LED, так как это устройство маломощное. Кроме основного оборудования, для монтажа понадобятся дополнительные инструменты.

• Кабель с сечением 0,74 мм.
• Припой с канифолью и паяльник.
• Ножницы.
• Двусторонний скотч.
• Изоляционная лента.
• Дрель и крепежная фурнитура.

Дрель

Скотч не всегда нужен. Некоторые изделия покрыты клейким составом с обратной стороны — нужно лишь снять защитный слой, приложить модуль к поверхности, выровнять, а потом плотно закрепить.

Последовательность действий

Когда все инструменты подготовлены, можно приступать к монтажу.

• Скорее всего, в катушке больше изделия, чем вам необходимо. Отмерьте нужное количество и отрежьте по специальным медным отметкам или там, где нарисованы ножницы.
• Очистите концы от силикона, отходя на 1,5 см.
• К ним припаяйте два кабеля или присоедините их с помощью коннекторов. Рекомендуем первый вариант, так как он более надежный.
• На следующем этапе изолируйте провода обычной изолентой или термоусадочной трубкой. Второй способ считается более удобным. Нужно отрезать 2 см трубки, закрыть место спайки и закрепить его строительным феном.
• На профиль или в короб прикрепите двусторонний скотч и на него светодиодный модуль. Предварительно поверхность нужно очистить и обезжирить. Потом конструкцию прикрутите к мебели.
• Блок питания и контроллер разместите в месте, защищенном от влаги. Например, в шкафу. Также его можно установить наверху и подсоединить к месту подключения вытяжки. И после провести провод по стене за шкафом, подвести его прямо к прибору для освещения.
• Кабель от выключателя соедините с блоком питания, и включите его в розетку.

Чтобы сделать подсветку на кухне своими руками, посмотрите это видео, пример простой и быстрой установки светодиодного модуля для рабочей зоны.

Светодиодная подсветка для кухни: ВЫБОР И МОНТАЖ

ПОЧЕМУ ИМЕННО СВЕТОДИОДЫ

О преимуществах светодиодного освещения по сравнению как с традиционными лампами накаливания, так и с энергосберегающими светильниками знает каждый. Это чрезвычайно высокие экономичность и долговечность. Также важно, что светодиоды загораются на полную мощность моментально, не требуя времени для разогрева, их срок службы не зависит от количества включений-выключений. Единственный недостаток — относительно высокая стоимость. Но затраты себя оправдывают: светодиодная подсветка на кухне прослужит несколько десятилетий, сэкономив немало денег за счёт низкого потребления электроэнергии.

Если у вас уже есть подсветка кухни иного типа, не спешите её менять на новую. Производители выпускают светодиодные лампы практически для любого типа цоколя и, скорее всего, вы сможете заменить лишь саму лампу, ничего не меняя в светильнике либо ограничившись незначительной переделкой.

Рекомендованные схемы эргономичного освещения кухни

ГДЕ РАСПОЛОЖИТЬ ПОДСВЕТКУ

Правильная подсветка на кухне должна быть многозонной. Это общее освещение, свет над обеденным столом и конечно же, светодиодная подсветка для рабочей зоны кухни.

Искушённый потребитель, технически подкованный и знакомый с новинками интерьерного дизайна, нередко не ограничивается одним лишь функциональным освещением.

Где должна и может располагаться подсветка для кухни?

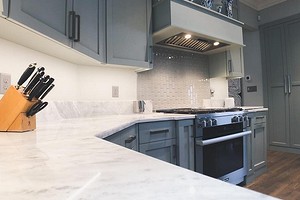

• Рабочая зона — подсветка под шкафы.

Уровень освещения в рабочей зоне должен быть самым высоким

• Вытяжка над плитой имеет встроенную подсветку.

Если свет вытяжки кажется вам недостаточным, стандартные лампы можно заменить на более яркие и экономичные диодные

Добавляет удобства либо просто украшает интерьер дополнительное освещение в следующих местах:

• Подсветка стеклянных шкафчиков. Если у вас нет коллекционной посуды, поставьте матовое стекло в дверку, это не менее красиво.

Мягкий свет, исходящий из остеклённых шкафчиков, визуально облегчает кухонный гарнитур

• Над верхними шкафами, если помещение имеет достаточную высоту. Свет, направленный в потолок, сделает помещение зрительно выше

• Под нижним ярусом шкафов. Источник света не должен быть виден, поэтому лучше всего подойдёт тонкая и малозаметная светодиодная лента для кухни.

Направленная в потолок и пол светодиодами подсветка на кухне над и под шкафами не предназначена для работы, поэтому может быть не белой, а цветной. Верхний свет может быть ярким, а нижний должен быть приглушённым, заметно мягче, чем в рабочей зоне

• Светодиодная лента на кухне может быть установлена под столешницей и направлена вдоль фасадов нижних шкафчиков, подсвечивая их содержимое.

Лента закреплена непосредственно под столешницей. Сама столешница должна выступать относительно мебельного фронта на расстояние не меньшее ширины светового элемента

• Подсветить можно и саму столешницу изнутри, для этого она должна быть прозрачной. Делают их из клееного в несколько слоёв стекла, прозрачного полимера.

По контуру полупрозрачной столешницы установлена светодиодная лента

Другой вариант — скрытая светодиодная подсветка стеклянной столешницы. Источник света направляется с торца. Чтобы эффект был максимальным, столешница выполняется из прозрачного кварцевого стекла с нанесенными на поверхность матовыми деталями. Именно они и будут светиться

• Подсветка барной стойки, если таковая имеется.

Диодная подсветка для кухни в зоне барной стойки направлена, как правило, вниз

• Светящаяся скиналь —последний писк моды. Свет не падает на неё снаружи, а исходит изнутри.

Светящаяся скиналь пришла в кухонный интерьер из рекламного освещения. Это плоская диодная панель с нанесенным на молочное стекло изображением

Собственно, светодиодная подсветка на кухне может размещаться почти что где угодно. Ограничить вашу фантазию могут лишь финансовые соображения.

КАКИЕ БЫВАЮТ СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ ДЛЯ КУХНИ

Своими руками светодиодная подсветка может быть сделана с использованием готовых светильников либо систему освещения реально собрать самостоятельно из отдельных элементов. Перечислим основные типы используемых устройств:

• Накладные линейные светильники. Продаются как поштучно, так и комплектами, где несколько модулей с помощью специального переходника последовательно соединяются в один блок.

Светодиодная подсветка для рабочей зоны кухни своими руками из готовых линейных модулей

• Накладные светильники точечного типа.

Светодиодная подсветка рабочей зоны, выполненная из угловых светильников

В продаже появились светильники, как линейные, так и точечные, оснащённые сенсорными выключателями. Достаточно прикоснуться к их корпусу в определённом месте, чтобы включить или выключить свет.

Сенсорный выключатель, как правило, обозначен постоянно горящим синим светодиодом

• Врезные светильники, линейные и точечные. Будучи весьма тонкими, монтируются в нижнюю полку шкафчика заподлицо с нижней поверхностью.

Врезная диодная подсветка для кухни полностью спрятана в нижнюю полку. Это удобно, но монтаж такого светильника требует определённой квалификации

• Светодиодные ленты для подсветки кухнииспользуются не менее широко, чем готовые светильники. Причина такой популярности в широком выборе по яркости и цвету и, что очень удобно — ленту можно отрезать точно по требуемой длине. Обходится она дешевле готовых светильников.

Выбор по яркости и цвету весьма разнообразен

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ СВОИМИ РУКАМИ

С готовыми светильниками всё более-менее понятно, а как сделать подсветку на кухонном гарнитуре своими руками из светодиодной ленты?

ИЗ ЧЕГО БУДЕТ СОСТОЯТЬ СВЕТОДИОДНАЯ ПОДСВЕТКА НА ОСНОВЕ ЛЕНТЫ

Для сборки работоспособного светильника понадобятся следующие материалы:

• Диодная лента необходимой длины.
• При необходимости алюминиевый направляющий профиль.

Подсветка кухни будет выглядеть аккуратнее, если разместить ее в специальном алюминиевом профиле. Такое решение облегчает монтаж освещения

• Блок питания 12 Вт.
• Выключатель.
• Электрокабель и вилка либо клеммная колодка в зависимости от типа подключения. Кабель рекомендуем использовать медный многожильный в двойной оплётке сечением не менее 2х0,75 мм2.
• Термоусадочная трубка для герметизации соединений.

Светодиодная лента нередко продаётся в комплекте с блоком питания и управлением

КАК ВЫБРАТЬ СВЕТОДИОДНУЮ ЛЕНТУ

Светодиодная лента на кухне должна быть защищена от воды, это одно из условий безопасной эксплуатации. Минимальный уровень влагозащиты — IP44 (выдерживает попадание отдельных капель воды), лучше IP65 (струя воды). Напряжение — 12 Вт, как самое безопасное.

Светодиодная подсветка для рабочей зоны кухни должна быть яркой, по спектру приближена к естественному дневному свету. Рекомендуем использовать ленту с трёхкристальными светодиодами типа SMD 50х50 из 30 диодов по 12 люменов каждый на метр длины. Если желаете иметь свет поярче, особенно при оснащении подсветки диммером, лучше выбрать изделие из 60 диодов. Цветовая температура в пределах от 3300 до 500 К.

Дополнительная подсветка для кухни, как правило, не должна быть яркой. Зачастую хватает светового потока SMD 35х28 из 30 диодов по 5 люменов на метр. Цвет значимой практической роли не играет и больше зависит от дизайнерской задумки.

Технические характеристики рекомендованных лент

КАК ВЫБРАТЬ БЛОК ПИТАНИЯ И ВЫКЛЮЧАТЕЛЬ ДЛЯ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ

Чтобы светодиодная подсветка на кухне работала стабильно, рекомендуем выбирать блок питания с запасом по мощности около 25%. Мощность ленты зависит от модели, технические характеристики можно узнать у продавца. Так, SMD 50х50 из 30 диодов «берёт» 7,2 Вт на метр длины. Таким образом, если протяжённость составит, к примеру 4 м, общая мощность будет равняться 28,8 Вт. Соответственно, блок питания с 25% запасом — 36 Вт. Выбирайте компактную модель, легче будет спрятать.

Что же касается выключателя, то возможны следующие варианты:

• Простой кнопочный.
• Сенсорный от прикосновения.
• Инфракрасный, реагирует на взмах руки.
• Диммер, регулирующий световой поток. Управление может быть механическим, в виде вращающейся рукоятки или сенсорным.
• Блок управления, заставляющий свет мигать или переливаться разноцветными огнями, если выбрана многоцветная RGB-лента. Хотя, такие эффекты применяют нечасто.

Диодная подсветка для кухни на основе нескольких лент должна осуществляться только по параллельной схеме подключения

МОНТАЖ СВЕТОДИОДНОЙ ЛЕНТЫ НА КУХНЕ СВОИМИ РУКАМИ

Светодиодная подсветка должна быть собрана в соответствии со следующими правилами:

• Ленту нельзя отрезать по длине произвольно, лишь в определённых местах. Для этого на ней нанесены специальные отметки.
• При необходимости использовать несколько лент их подключают к блоку питания параллельно.
• Электрический кабель, идущий от блока питания, следует соединять с лентой не коннекторами, а пайкой, это надёжнее. Соединение следует герметизировать, обжав термоусадочной трубкой. Можно использовать и изоленту, но сделать это труднее и выглядеть будет не столь аккуратно.

Пошаговые рекомендации по пайке соединения ленты с кабелем

• Обычный клавишный или кнопочный выключатель ставится до блока питания.

Схема подключения с обычным выключателем

Диммер или RGB блок — после блока питания.

Светодиодная лента на кухне: фото схемы подключения с регулируемым диммером световым потоком

• Крепится светодиодная подсветка для кухни под шкафы с помощью двусторонней клеящей ленты. Сначала следует лишь слегка закрепить ленту в нескольких местах и, убедившись, что она находится на нужном месте и легла ровно, сильно прижать по всей длине.

Если вы не обладаете достаточными знаниями и навыком для работы с электрикой и электроникой, поручите монтаж подсветки специалистам.
